概述

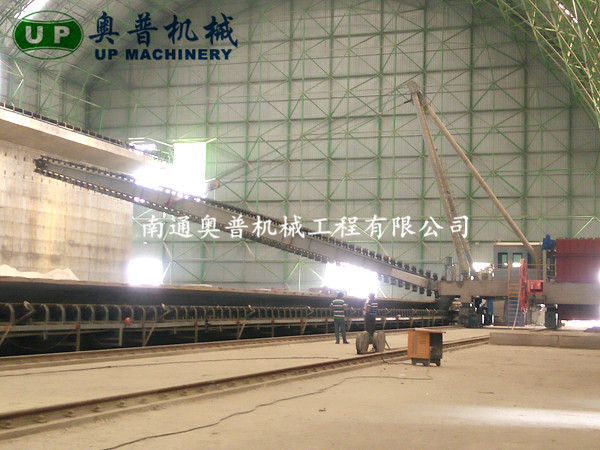

       側式刮板堆取料機由刮板取料系統、卷?yè)P提升系統、機架部分、固定端梁、擺動端梁、軌道系統、導料槽、動力電纜卷盤、控制電纜卷盤等部分組成。 刮板取料系統  刮板取料系統是本機實現取料功能的主要部分。驅動裝置通過鎖緊盤聯接在驅動軸上，驅動軸上的鏈輪帶動鏈條及固定在鏈條上的刮板在懸臂架的支承下循環運轉，將物料刮取到料倉一側。驅動裝置由電機、耦合器和減速器組成，減速器為直角軸全硬齒面空心軸減速器。臂架為兩個工字形板梁中間加交錯連桿的結構，梁的上、下分別布置有支承鏈條的軌道導槽。在改向鏈輪一端設有帶塔形的張緊裝置，可調節鏈條的松緊。鏈條采用套筒滾子鏈。

       側式刮板取料機主要用于水泥建材、煤炭、電力、冶金、鋼鐵、化工等工業行業?？梢詫Χ喾N物料進行均化處理，如礬土、粘土、鐵礦石、原煤等不同種類、不同密度的物料同在一個料場進行預均化處理，適應不同的工況要求。從而簡化用戶的生產工藝和操作，提高技術經濟指標，獲得較大的經濟效益。

基本結構

側式刮板取料機主要由走行端梁、機架、卷?yè)P系統、刮板取料系統、支撐架、潤滑系統、軌道系統控制室等部件組成。

技術特點

我公司設計的堆取料機較大限度的滿足總體設計的工藝性，設備使用的可靠性及設備的先進性。

1、滿足工藝性

在設備總體設計中嚴格執行設計院的工藝布置，保證堆取料能力及儲量要求，長型料場中根據不同的工況采取不同的堆料工藝，圓型料場采用連續合成堆料方式來保證均化效果。

2、可靠性

 2.1采用先進的設計方法，如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術，加上設計制造堆取料機的經驗以及不斷的總結提高，在設計中做到技術先進合理，設備使用可靠。

 2.2采用先進的生產設備和工藝手段做保證，如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高，大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝，驅動部分廠內試車，回轉部分采用模具配制。

 2.3采用新型材料，如耐磨材料，復合材料。

 2.4外配套件采用國內外先進產品。

 2.5采用軟啟動和變頻控制，減少沖擊對設備的損害。

 2.6設備設置了各種保護措施。

 2.7先進的檢測手段和嚴格的質量管理制度。

3、先進性

 3.1設備采取無人操作，可全自動進行堆取料作業，是高自動化程度的產品。

 3.2設置多種堆取料方式，滿足料場不同工況的使用。

 3.3采用先進的變頻技術及應用。

 3.4與國內各院校及設計院進行了多種形式的合作與研究，為堆取料機的研制與開發起到了積極作用。
