一、概述

        氣箱脈沖袋式除塵器是從美國富樂(lè )(fuller)公司引進具有先進水平的高效率收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋除塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈清灰和過濾同時進行的缺點，因而擴大了袋收塵的應用范圍，由于這種類型的除塵器的結構有其特點，所以提高了收塵效率，延長了濾袋的使用壽命。

         氣箱脈沖袋式除塵器可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如用于煤磨收塵，要增設防燃防爆措施，收塵器結構也要相應的改變。還適合于含塵濃度特高氣體的收塵。如帶O-Sepa選粉機的粉磨系統，氣體含塵濃度高達1000g/m3（標）以上，采用本系列除塵器收塵，可不設置旋風收塵器作一級收塵。除用于水泥工業外，也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。本系列除塵器濾袋材質，一般采用滌綸針刺氈，允許連續使用溫度小于120℃，若溫度提高則應選用其他濾料，或將廢氣進入收塵器之前應采取降溫措施。

          氣箱脈沖袋式除塵器為戶外式由不同室數和每室的不同袋數，組成多種不同規格。每室的袋數有32、64、96和128袋四種。全系列共有33種規格，濾袋直徑均為130mm，濾袋長度有2450mm和3060mm兩種。本系列除塵器能負壓或正壓操作，其本體結構無任何改變。其收塵效率可達99.9％以上，凈化后氣體的含塵濃度100mg/m3（標），本系列除塵器的主要技術性能分別見附表，本系列除塵器如用于寒冷地區，當室外采暖計算溫度時≤-25℃時，需要增設加熱裝置，除塵器的殼機也要增設保溫層。

二、構造和工作原理

        本系列除塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分組成。當含塵氣體從風口進入除塵器后，首先碰到進出風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒塵直接落入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。PPC32型除塵口器的進風口設在灰斗上，氣流進入灰斗后首先碰上進風管端部的擋板，其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室，按照給定的時間間隔對每個除塵室輪流進行清灰。每個除塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該除塵室的過濾氣流，隨即脈沖閥開啟，向濾袋內噴入高壓空氣，以清除濾袋外表面上的粉塵。各除塵室的脈沖噴吹寬度和清灰周期，由專用的的清灰程序控制器自連續進行。

三、氣箱脈沖袋式除塵器特點

氣箱脈沖袋式除塵器的特點是采用分室輪流進清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了清灰產生粉塵二次飛揚。所以氣箱脈沖袋式除塵器能捕集含塵濃度高達1000g/m3(標)的氣體。

四、清灰電氣控制裝置

1、清灰控制方式

清灰控制方式一般采用定時法，也可采用定阻法。所謂定阻法就是控制濾袋內外側的壓差，當收塵器的差壓值達到設定值時(一般為1470Pa)，即由差壓變送器發出信號，通過電氣控制裝置，即按規定的程序進行逐室清灰。

2、電氣控制裝置的功能。
對多室除塵器集中控制時采用單片PLC程序控制器進行集中控制，控制有自動和手動兩種方式，當單片機出故障或檢修時，可隨時切換為手動控制，為便于調試和設備檢修并沒有旁控制。

3、清灰電氣控制裝置到收塵器進線端子的布線設計由選用者負責，接線端子參見清灰電氣控制器說明書。

五、除塵器系統組成及供貨

1、除塵器本體包括殼體、灰斗、濾袋裝置、進出口、排灰裝置和脈沖噴吹系統(包括脈沖閥、管道、閥門、氣源三連體和儲氣罐)等。
2、除塵器配備有清灰電氣控制裝置，一般按定時清灰控制。如用戶要求按定阻控制，訂貨時應注明，其定期控制的差壓計、差壓指示報警儀以及其化儀表等的費用要另行計算。
3、除塵器卸灰裝置根據用戶需要配制。
4、用戶要更換濾布來適應其它的特殊要求，如用于高寒地區要增加采暖系統，可直接在訂貨時說明。
5、除塵器根據不同規格，可以是整機發運，或以解體形式發運，其基礎設計由選用者負責。
6、本系列產品由制造商提供設備使用和安裝說明書。

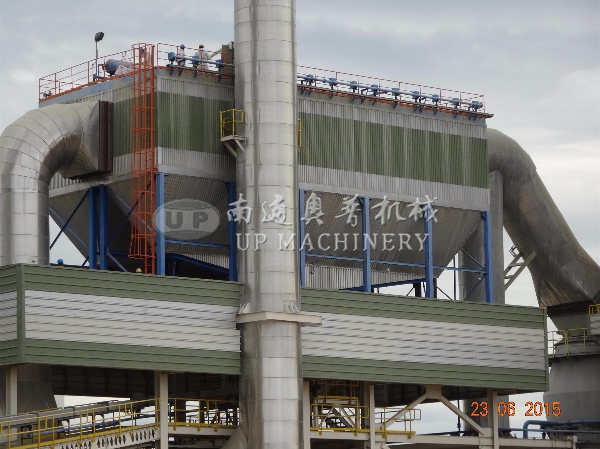

氣箱脈沖袋式除塵器我公司是我們公司的主打產品之一，主要是集分室反吹和噴吹脈沖袋式除塵器的優點于一體，克服了分室反吹的清灰動能不足，噴吹脈沖的清灰與過濾同時進行的缺陷，擴大了袋式除塵設備的應用范圍。該產品具有分室整體清灰特點，采用大規格脈沖閥清灰形式，具有清灰能力強、效果好、使用壽命長；該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資；產品結構緊湊，占地面積小，可降低建設投資等優點。  氣箱脈沖袋式除塵器可廣泛用于焦化、耐火、冶金、建材、化工、食品、采掘機械、農藥、電子等各種工礦企業非纖維性工業粉塵的除塵凈化。 技術性能參數和工作原理：  含塵氣體從收塵器進出風箱體中的進風口進入，斜隔板轉向至灰斗，同時氣流速度變慢，由于慣性作用，氣體中粗顆粒粉塵落入灰斗中，細小粉塵隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔室匯集經出風口，由收塵系統的主風機吸出而排入大氣。  隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時(例如1770Pa)，根據需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啟動收塵器第一分室的提升閥關閉，切斷通過過濾室的氣流，再開啟脈沖閥釋放高壓壓縮空氣，對第一分室氣箱內所有濾袋進行脈沖噴吹清灰(停風清灰)，使每個濾袋突然鼓脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態，粉塵沉落灰斗。隨著程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二分室的提升閥，切斷第二室的過濾氣流，開啟第二分室的脈沖閥釋放高壓壓縮空氣，對第二分室內的所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序對第三分室、第四分室……的濾袋進行停風噴吹清灰，直至最后一個分室清灰完畢，關閉電控儀，間隔一定時間后又依次進行清灰。根據用戶要求可提供先進的PLC程序控制儀(帶有電磁脈沖故障顯示)。奧普公司的氣箱脈沖袋式除塵器以銷售十幾年時間深受廣大客戶的好評。
