概述
熟料散裝機是從庫內將熟料(≤50mm)自動輸送到熟料散裝機車船的設備。庫底水泥熟料散裝設備主要用手動棒閥，
電動扇形閥、卷?yè)P裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。
設備基礎及預埋件載荷
1、提升裝置：Fv=5KN×1.5 FH=20KN×2
2、進料口法蘭：Fv=50KN
3、散裝頭基礎：Fv=4×10KN×15
注四個柱角均為：10KN×1.5（系數）
Fv為垂直載荷
FH為水平載荷
主要技術參數
1、最大卸料能力：200-300t/h
2、物料最大粒度：小于50mm
3、物料最高溫度：小于150℃
4、含塵氣體排放量：4500m3／h
5、提升電機功率：2.2-3KW
6、設備自重：3000Kg
|
技術性能 |
技術參數 |
||
|
輸送物料 |
水泥熟料或類似塊狀物料 |
||
|
物料容重 |
熟料1.45t/m3 |
||
|
物料溫度 |
≤80℃ |
||
|
物料粒度 |
≤50(mm) |
||
|
裝車能力 |
200-300t/h |
||
|
卸料頭伸縮距離 |
根據用戶要求定制 |
||
|
手動棒閥 |
790X790mm |
410X410mm |
|
|
電(氣)動扇形閥(振動給料機) |
DZG1103 2X1.1kw |
電液推桿：DTY700-400/100 |
|
|
卷?yè)P裝置 |
電機：YEJ132M1-6 功率：4KW 減速機：WPDKA155-50 升降速度：8M/S |
||
|
電容式限位開關 |
L-2000D探頭規格：Φ25X400 工作壓力：10bar 工作溫度：-40℃ -200℃ |
||
|
裝機功率 |
-5.2kw |
-4.5kw(-3kw) |
|
|

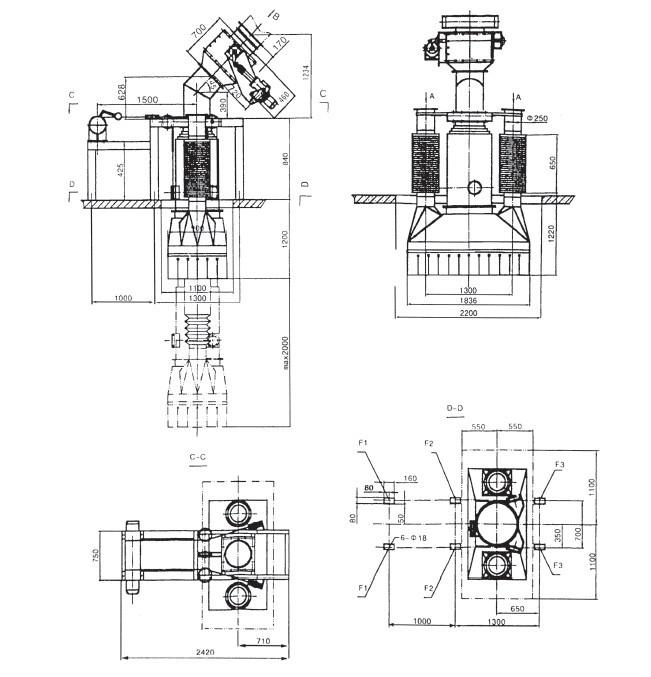

參照圖 |
示意圖一 |
示意圖二 |
示意圖三 |
|
機型 |
庫底 |
庫底 |
庫側 |
注：該機可以通過改變材質來滿足用戶物料溫度，物料粒度的要求。
工作原理
我公司生產的熟料散裝機當運輸工具進入裝料位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會(huì )自動斷開升降機電源，按“裝車紐”進入卸料狀志，輔助配套設備會(huì )相應開始工作，卸料產生灰塵通過下料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置，若上升距1米，則將時間繼電器的時間調為T(mén)=1／V。在上升過程中裝料始終在進行，當下料料滿時，再重復上述工作，到達料滿位置后，按停車扭，使電振機反制動，或關閉扇形閥停止下料。停車后可按上升按扭讓下料斗離開物料一定距離，確保運輸工具的移位，再對準第二 個卸料工位．直到整個料倉裝滿為止。
