袋裝水泥汽車系統由平形膠帶機、卸袋機構、端部溜槽、中間溜槽等組成。
平形膠帶機的支架采用鋼板折彎結構，即美觀又牢固；驅動裝置采用擺線針輪減速機，節省占地面積；張緊方式
為中間垂直螺旋張緊，卸袋機構由旋臂立式膠帶機、電推桿和支架三部分組成，當不需要水泥袋從中間位置卸下時，
立式膠帶機處于包裝膠帶機的側邊；當需要水泥袋從中間位置卸下時，由電動推桿拉動立式膠帶機使其擺動與包裝膠
帶機縱向成交叉位置，并開動立式膠帶機即可。
立式膠帶機的兩個擺動極限位置設有限位開關，其在工作和非工作狀態下的定位由限位開關來實現。特殊設計的
溜槽能使水泥袋恰好落到接續膠帶機的中心位置。

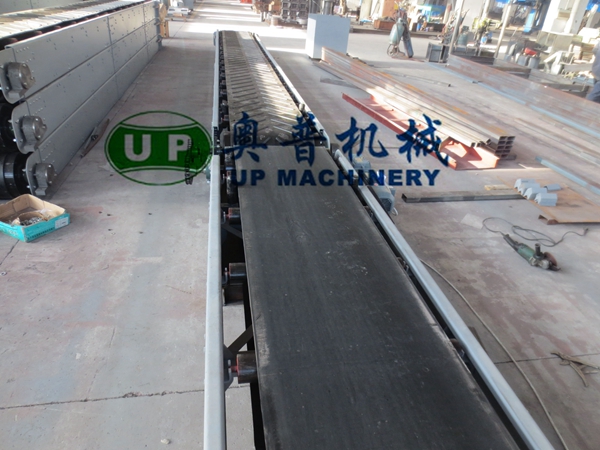

水泥袋自動裝車機演裝

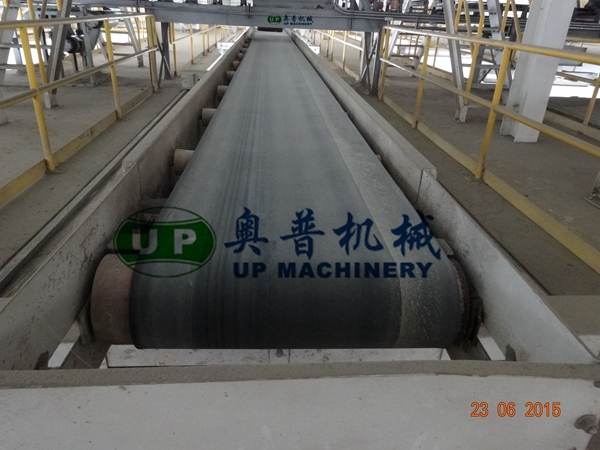

水泥袋自動裝車機工程實例
|
類別 |
名稱名稱 |
規格 |
單位 |
備注 |
|
|
輸送帶 |
輸送物料 |
水泥袋 |
|||
|
物品規格 |
670X420X130 |
mm |
|||
|
帶寬 |
650 |
mm |
4層膠帶 |
||
|
帶速 |
1.0 |
m/s |
|||
|
輸送能力 |
100 |
t/h |
|||
|
全機水平長度 |
11000 |
mm |
|||
|
電動滾筒 |
TDY323 |
功率1.5KW |
|||
|
小車 |
速度 |
0.27 |
m/s |
||
|
最大輪壓 |
20 |
KN |
|||
|
傳動 |
擺線針輪減速機 |
型號 |
BWY18-59 |
||
|
速比 |
59 |
||||
|
功率 |
1.1 |
kw |
|||
|
大鏈輪 |
齒數 |
17 P-31.75 |
d=172.55 |
||
|
小鏈輪 |
齒數 |
12 P-31.75 |
d=122.6 |
||
|
鏈條 |
型號 |
20A P-31.75 |
|||
|
行程開關 |
LX2-121A |
||||
